Abgastemperatursensor HTS-NG

®

Aus unserem Produktprogramm:

Temperaturfühler, Differenzdrucksensoren, Lambdasonden, Luftmassenmesser, Stickoxidsensoren sowie Beratung und Seminare zu Themen der Abgassensorik und Abgasnachbehandlung.

Produktbroschüre

Broschuerentitel_small

PDF  3 MB

Zum Laden bitte anklicken

Das Vorgängermodell des Abgastemperaturfühlers HTS-NG wurde von 2010 bis Juni 2023 gefertigt. Die Erfahrungen mit diesem Modell flossen vollumfänglich in die Konzeption des Nachfolgers HTS-NG (New Generation) ein. Beibehalten wurde das Konzept des geschlossenen Gehäuses, um partikelbelasteten Abgasen besser widerstehen zu können. Das neue Modell ist als "non-venting" Design ausgeführt. Das bedeutet, das kalte Sensorende wird mit Dichtmasse hermetisch abgeschlossen, so dass hygroskopische Bauteile keine Feuchtigkeit ziehen können. Somit bleibt der Isolationswiderstand auch bei längeren Phasen des Motorstillstands (z.B. Winterpause) unverändert. Der Abgastemperatursensor ist bis zu einer Dauertemperatur von 850°C mit Überschwingern bis 900°C geeignet. Hier sind in erster Linie der Einsatz in Stationärmotoren, Biogasanlagen, Off-Road-Anwendungen, Schiffsmotoren, Abgasreinigungsanlagen mit DPF und SCR-Katalysator, Flugzeugmotoren, Industriefeuerungen, Ofenüberwachungen, etc. zu nennen. Die Standardversion bietet eine Einbaulänge von 50 mm und ist mit 0,5 m Anschlussleitung sowie angeschlagenem Hirschmann-Stecker (MLK) versehen. Die Art.-Nr. 20200 repräsentiert die gerade (gestreckte) Version, wohingegen Art.-Nr. 20205 im Bereich des Übergangsstückes um 90° gebogen ist. Beide lassen sich mit der Anzeigeeinheit DU-EGT und der Einschweißmuffe SO-200 zu preiswerten Abgastemperatursets zusammenstellen. Wir fertigen dieses Produkt Inhouse und sind daher in der Lage kundenspezifische Anpassungen durchzuführen. Wir können die Eintauchtiefe von 25 bis 70 mm variieren. Mit Stützhülse sind größere Dimensionen realisierbar. Ob gestreckt oder gewinkelt entscheiden die Einbauverhältnisse beim Kunden. Kabellänge und Stecker können ebenfalls nach Anwenderwunsch ausgeführt werden. Hauptanwendungsgebiete sind die Überwachung der Turboladereintrittstemperatur bei Dieselmotoren (T3-Fühler), die Überwachung der Exotherme der HC-Konvertierung bei Oxikats, die Überwachung der korrekten Zündung und der vollständigen Regeneration von Partikelfiltern und die optimale Gemischeinstellung bei Flugmotoren. Als Befestigungsmöglichkeit stehen drei Möglichkeiten zur Auswahl:

• Überwurfmutter M 14x1,5
• Hohlschraube M14x1,5
• Hohlschraube G1/4”

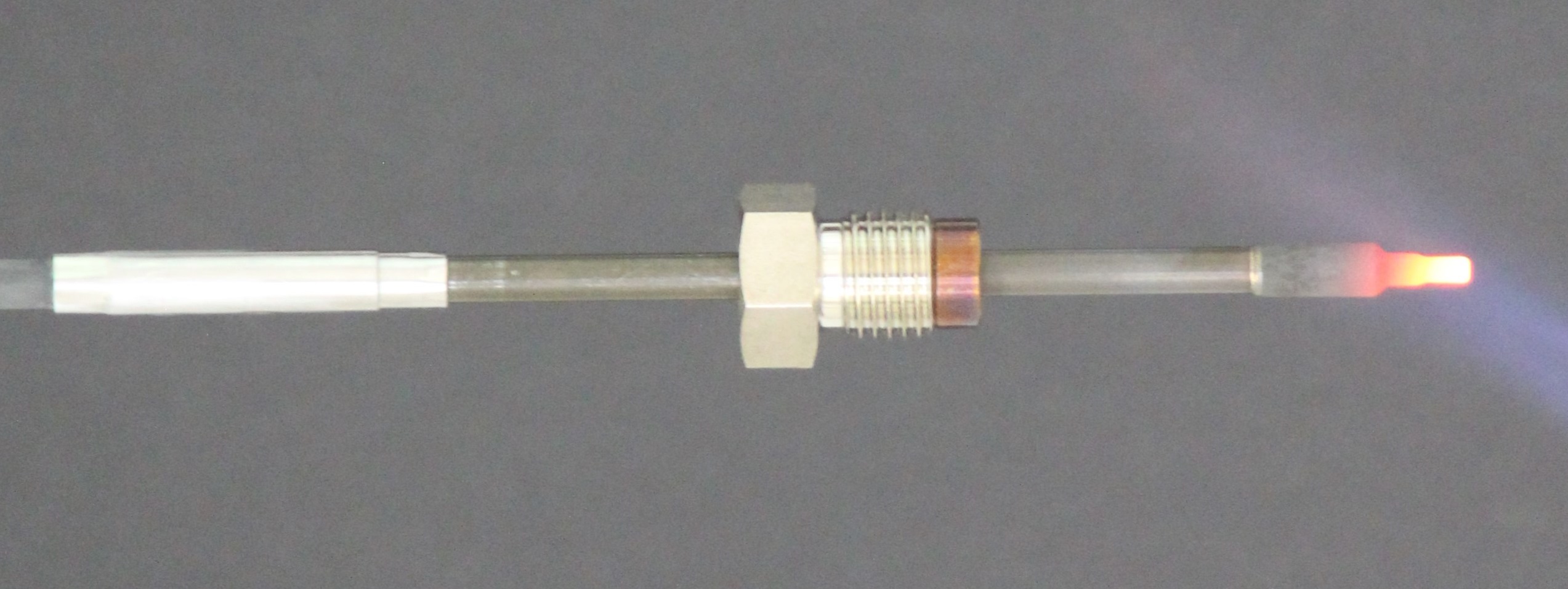

HTS-NG 20201

HTS-NG in gestreckter Ausführung mit Hohlschraube Art.-Nr. 20201

Datenblatt HTS (PDF)

Montagehinweise HTS PDF

Temperatur-Widerstands-Tabelle

Montagehinweise für Einschweissmuffe SO-200

Art.-Nr. 90061 10m Kabelverlängerung zu 20200 und 20205

Die Baureihe HTS kann je nach Wunsch mit Überwurfmutter oder Hohlschraube geliefert werden.

Zeichnung Art.-Nr. 40020 Hohlschraube M14x1.5 (PDF)

Zeichnung Art.-Nr. 40021 Hohlschraube G1/4” (PDF)

Übersicht über die HTS-Familie bis 50 mm Eintauchtiefe

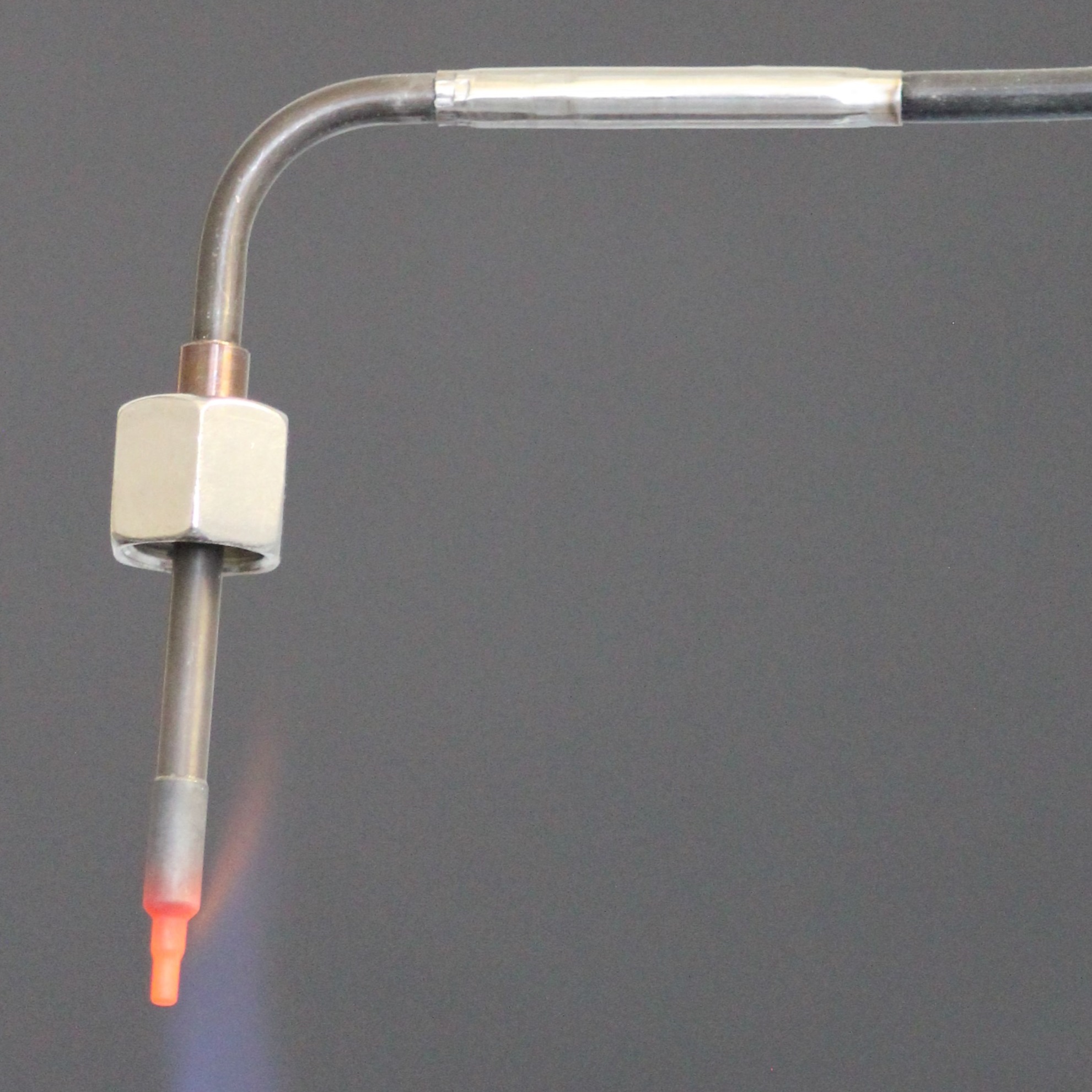

HTS-NG 2

HTS-NG gebogen mit Überwurfmutter Art.-Nr. 20205

HTS-NG

Art.-Nr.

Fühlertyp

Eintauchtiefe

Biegung

Befestigung

Stecker

20200

HTS

50 mm

0 °

Überwurfmutter

MLK

20201

HTS

50 mm

0 °

Hohlschraube

offene Kabelenden

20203

HTS

50 mm

90 °

Überwurfmutter

AMP Superseal

20205

HTS

50 mm

90 °

Überwurfmutter

MLK

20206

HTS

50 mm

90 °

Hohlschraube

AMP Superseal

20210

HTS

50 mm

0 °

Überwurfmutter

Bosch Jetronic

20211

HTS

35 mm

90 °

Überwurfmutter

offene Kabelenden

20212

HTS

35 mm

0 °

Hohlschraube

offene Kabelenden

20213

HTS

35 mm

90 °

Hohlschraube

offene Kabelenden

20214

HTS

50 mm

90 °

Überwurfmutter

AMP Superseal

20215

HTS

50 mm

90 °

Überwurfmutter

Bosch Jetronic

20216

HTS

50 mm

0 °

Überwurfmutter

AMP Superseal

20218

HTS

50 mm

0 °

Hohlschraube

AMP Superseal

20219

HTS

35 mm

0 °

Hohlschraube

AMP Superseal

Unser Komplettangebot: Abgastemperaturset Art.-Nr. 20500

Zum Beobachten der Abgastemperatur bieten wir ein professionelles Abgastemperaturset zum Anschluß an 12 V DC Batteriespannung an. Das 4-stellige LED Display leuchtet rot und ist sowohl bei Sonneneinstrahlung als auch bei Dunkelheit problemlos ablesbar. Die Anzeigeeinheit DU-EGT wird mittels verstellbarer Klemmen von hinten in einem Ausschnitt 42x21 mm fixiert. Es werden Temperaturen bis 950°C angezeigt. Das Set besteht aus insgesamt drei Komponenten:

20200 Abgastemperaturfühler HTS-NG mit Überwurfmutter

40100 Einschweißmuffe SO-200

70210 Anzeigeeinheit DU-EGT

Tipp: Nutzen Sie den Preisvorteil unseres Abgastemperatursets

Preis Abgastemperaturset  Art.-Nr. 20500   166,59 €/St.

Preis incl. MwSt. zzgl. Versand und Verpackung



HTS-Set small

Abgastemperaturset 20500: digitale Abgastemperaturanzeige
